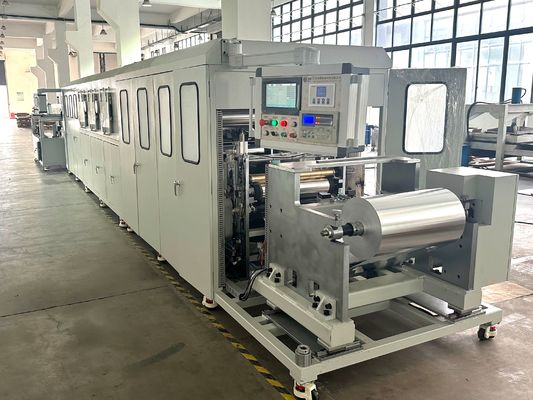

완전 자동 스파킹 접착 기계 ALU 꿀집 핵에 사용 된 완전히 폐쇄 된

소개

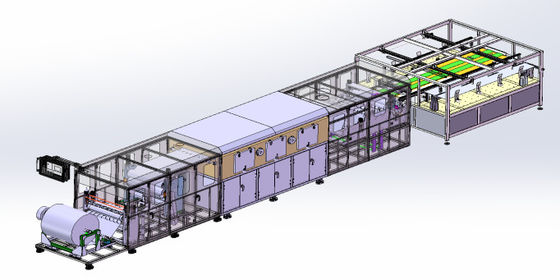

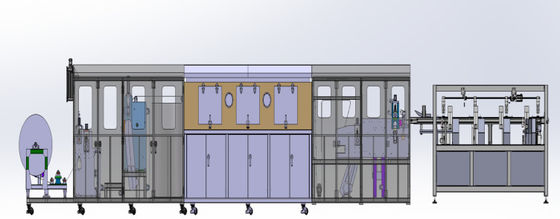

A600 접착 선의 일반적인 배열

이 장치 는 주로 알루미늄 꿀집 핵 을 코팅, 절단, 쌓아 놓는 데 사용 되는 특수 장비 이다. 이 장치 는 알루미늄 엽기를 고정 된 길이 로 코팅, 건조, 절단 할 수 있다.
a. 공정 설명:
필요에 따라 필요한 알루미늄 스킬은 열리고 진열 인쇄를 위해 알루미늄 꿀집 코어에 대한 특수 접착제로 코팅됩니다. 오븐에서 건조 한 후,그들은 프로세스 요구 사항에 따라 펀치되고 평평화됩니다., 그리고 정해진 길이로 잘라 쌓아.
b. 장비의 특징
우리 회사에서 설계 및 제조 된 알루미늄 꿀집 코팅 기계는 다음과 같은 주요 특징을 가지고 있습니다:
1) 자동 고정 팽창 조절을 위한 롤링 코일 긴장;
2) 떠있는 롤러는 생산 라인의 동기화 기능을 자동으로 조정할 수 있습니다.
3) 접착 후, 그것은 자동으로 건조 할 수 있습니다; 오븐에서 정확한 온도 제어
4) 코팅 된 재료는 자동으로 구멍을 뚫을 수 있습니다
5) 단일 보드 테스트는 자동으로 스트립 간격을 측정하고 코팅 후 다른 모델의 판 롤러에 대한 접착 스트립의 피치를 계산 할 수 있습니다.
6) 접착 후, 자동 및 정확한 고정 길이 절단 접착 후 끝 근처에 알루미늄 포일의 위치를 달성 할 수 있습니다.

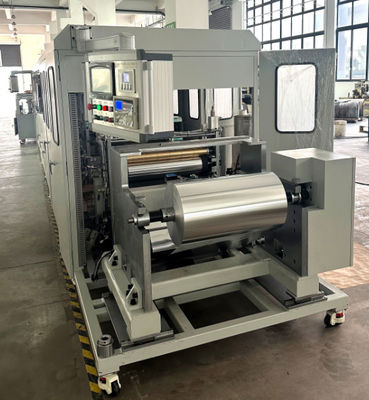

A.부하 및 접착 장치

이 장치에는 알루미늄 엽기 공급, 알루미늄 엽기 견인, 알루미늄 엽기 뚫림 구멍, 알루미늄 엽기 평평화, 알루미늄 엽기 동기화 및 알루미늄 엽기 접착 등의 기능이 포함되어 있습니다.

수정 시스템의 세부 매개 변수

B.자동 접착 장치

자동 접착제 추가 장비는 혼합 탱크, 초음파 탐사, 공기 모터 믹서, 주 엔진 박스 (주 엔진 박스 상부, 중부,그리고 아래쪽 부분, 상부는 높은 레벨 탱크 용매 탱크, 중부는 주요 제어 전기 상자 및 인간-기계 조작 인터페이스,그리고 아래쪽 부분은 공기용 대막 펌프)

C.터널형 일정한 온도 단위

온도 조절점 수: 4
작업 온도: 0 ~ 120 ° C (최대 오븐 온도 150 ° C)
과열, 단속, 과부하 등에 대한 경보 보호
난방 전력: 20KW
온도 조절 정확도: 3-5 °C

D.냉각 절단 장치

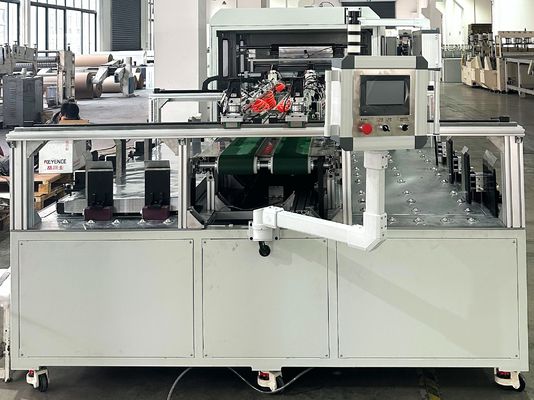

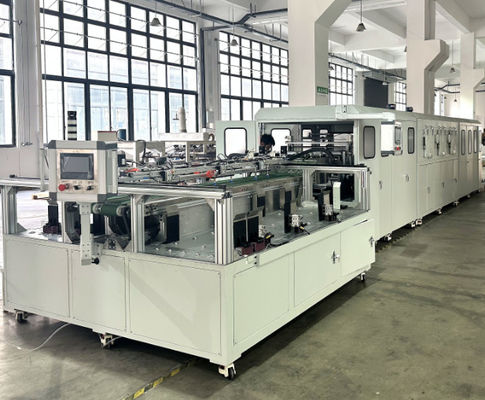

E.전자 자동 두 역 알루미늄 꿀집 코어 자동 라미네이팅 기계

1) 알루미늄 필름 너비: 580-600mm에 적합합니다.
2) 스파킹 길이: 900-1800mm.
3) 최대 속도: 25PCS/min (1700mm 길이의 알루미늄 포일을 사용하여 계산)
4) 최대 스파킹 높이: 200mm
5) 단면 잎의 수가 정해진 번호에 도달하면 방향이 자동으로 변경됩니다.
6) 흡입컵의 위치는 앞, 뒷, 왼쪽, 오른쪽 방향으로 조절할 수 있습니다.
7) 장비는 수평으로 조절할 수 있는 발 나사로 장착되어 있습니다.
8) 공급 포트의 높이는 조정 가능합니다: 1050-1150mm.
9) 스파킹 트롤 높이: 700mm

F.장비 목록

주요 액세서리 목록:
